Când este pomenit numele lui Nikola Tesla, majoritatea oamenilor se gândesc la curentul alternativ, transformatoare sau bobina Tesla. Mult mai puțin cunoscută este însă o invenție brevetată de el în 1920: „valvular conduit”, cunoscută astăzi sub numele de „valvă Tesla”.
Valva Testa este una dintre cele mai elegante idei inginerești concepute vreodată. Dispozitivul permite fluidului să curgă ușor într-un sens și îl frânează puternic în sens opus, fără arcuri, membrane, clapete sau orice altă piesă mobilă. Practic, este o supapă unisens construită exclusiv din forma conductei. Videoclipul de mai jos ilustrează perfect ideea.
Cum a ajuns Tesla la această idee

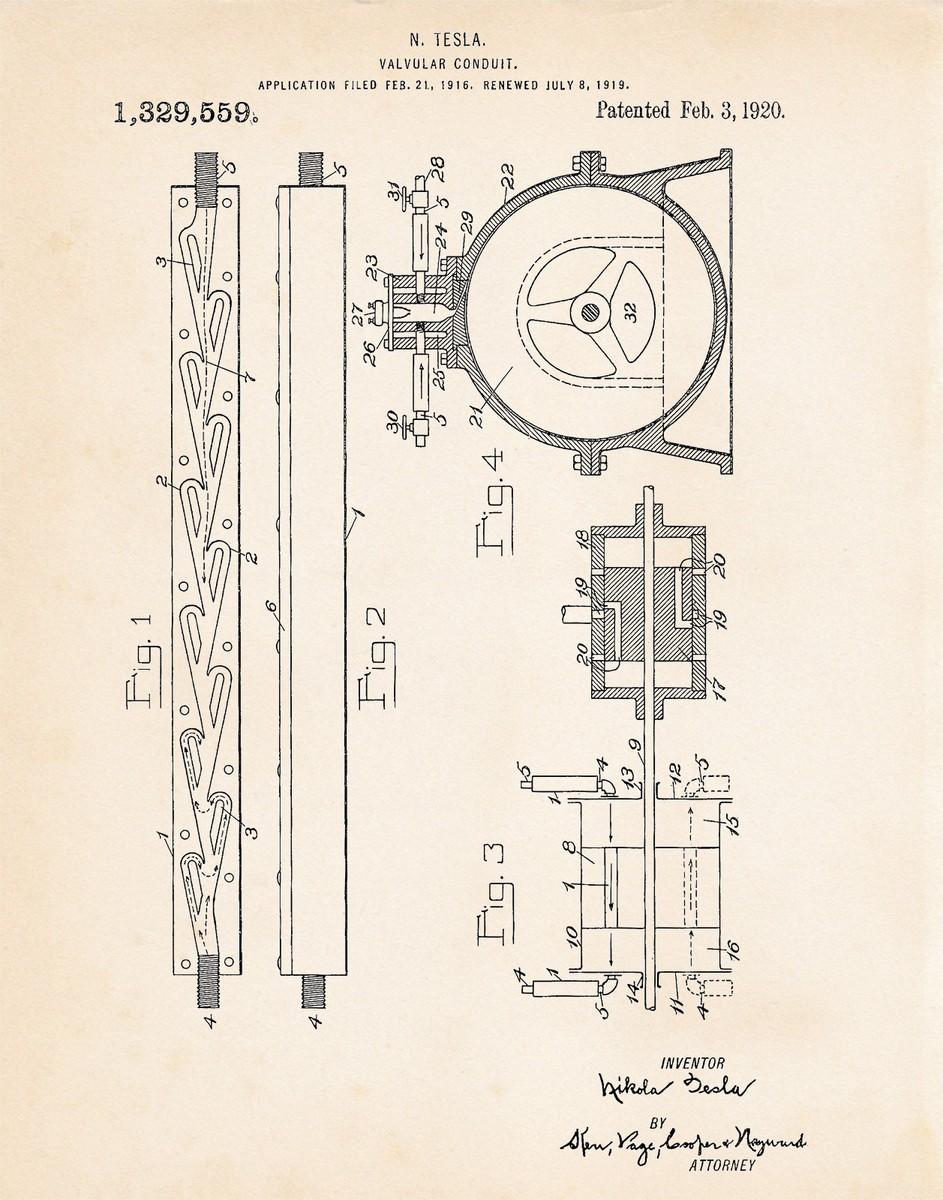

Brevetul a fost depus inițial în 1916 și acordat în februarie 1920 sub numărul US 1.329.559.
Perioada respectivă este una interesantă în viața lui Tesla. După eșecul financiar al proiectului Wardenclyffe și după marile sale contribuții în domeniul electricității, inventatorul s-a orientat tot mai mult către mecanica fluidelor. În acei ani a dezvoltat și celebra turbină Tesla fără pale, debitmetre și alte dispozitive hidraulice.
Problema pe care încerca să o rezolve: cum poți obține efectul unei valve de sens fără componente care să se uzeze?
Valvele clasice conțin piese mobile care se pot bloca, uza sau rupe. Tesla a vrut un dispozitiv complet pasiv, robust și aproape imposibil de defectat. Soluția sa a fost să transforme însăși geometria conductei într-o supapă.
În brevet, el descria un canal cu care oferă foarte puțină rezistență într-un sens și o rezistență foarte mare în sensul opus.
Cum funcționează
La prima vedere, valva Tesla pare doar o conductă ciudată, cu o serie de bucle laterale și ramificații. În direcția normală de curgere, fluidul urmează traseul principal aproape rectiliniu. Există pierderi de energie, dar ele sunt relativ mici.

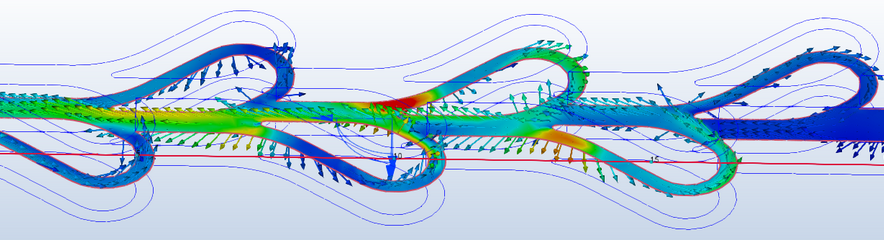

În direcția inversă însă, o parte a fluidului este forțată să intre în buclele laterale. Acolo se lovește de alte fluxuri, produce vortexuri și turbulențe și pierde rapid energie.
Cu cât presiunea este mai mare, cu atât aceste efecte devin mai puternice. Practic, forma conductei obligă fluidul să se lupte cu el însuși.
De ce funcționează atât de bine
Secretul nu este blocarea mecanică, ci disiparea energiei. În sensul invers apar separarea curentului de fluid, recirculații și vortexuri, ciocniri între jeturi de fluid, turbulențe locale și transformarea energiei de curgere în căldură.
Toate acestea produc o cădere de presiune mult mai mare decât în sensul normal. În literatura de specialitate această proprietate este numită „diodicitate” (eng. diodicity), prin analogie cu dioda electrică ce conduce curentul preferențial într-o singură direcție.
A folosit Tesla efectiv această invenție?
Nu există dovezi că valva Tesla a fost produsă pe scară industrială în timpul vieții sale. Tesla a brevetat-o și a descris mai multe aplicații posibile, însă invenția nu a avut succesul comercial al sistemelor sale electrice. În acea perioadă, valvele mecanice clasice erau deja bine dezvoltate, ieftine și suficient de eficiente pentru majoritatea aplicațiilor industriale.
În plus, tehnologia de fabricație a începutului de secol XX făcea dificilă realizarea unor geometrii interne complexe și precise. Astfel, invenția a rămas mai degrabă o curiozitate inginerească timp de multe decenii.
De ce a revenit în atenție după un secol
Situația s-a schimbat radical odată cu dezvoltarea microfluidicii și a imprimării 3D. La scară foarte mică, valvele clasice devin greu de fabricat și se defectează relativ ușor. În schimb, o valvă Tesla poate fi imprimată direct în material, fără nicio piesă mobilă.
În ultimii ani au apărut numeroase studii care încearcă să optimizeze forma originală a lui Tesla pentru canale microscopice utilizate în cipuri, pompe microfluidice și sisteme biomedicale.
Descoperirea din 2021
În 2021, cercetători de la Universitatea New York au testat sistematic designul lui Tesla și au descoperit ceva interesant. Valva funcționează mult mai bine atunci când fluxul este pulsatoriu, adică atunci când curgerea vine în impulsuri succesive și nu este perfect constantă.
Mai mult, ei au observat apariția unor fenomene turbulente la valori relativ mici ale numărului Reynolds, lucru neobișnuit pentru conducte de acest tip. Rezultatele au confirmat în mare măsură intuiția lui Tesla, care afirmase încă din brevet că dispozitivul este deosebit de eficient pentru impulsuri de fluid.
Unde se folosește astăzi
Deși nu a devenit o componentă universală a instalațiilor hidraulice, valva Tesla este utilizată în mai multe domenii moderne.
Microfluidică
Este probabil cea mai importantă aplicație actuală. Canale microscopice folosite pentru analize chimice, biologice și medicale utilizează adesea variante ale valvei Tesla deoarece sunt simple, ieftine și foarte fiabile.
Sisteme de răcire
Unele sisteme moderne de răcire cu lichid folosesc geometrii inspirate din valva Tesla pentru a controla direcția fluxului fără componente mecanice. Xiaomi a prezentat chiar o tehnologie de răcire pentru telefoane care folosește acest principiu.
Pompe fără valve clasice
Există pompe microfluidice care folosesc exclusiv efectul Tesla pentru a direcționa fluidul.
Amestecarea fluidelor
Geometriile inspirate din valva Tesla sunt folosite pentru mixarea eficientă a lichidelor în sisteme miniaturizate.
Cercetare avansată
Există experimente care utilizează valve Tesla pentru controlul jeturilor moleculare, pentru sortarea microorganismelor microscopice și chiar pentru dispozitive electronice inspirate din hidrodinamică.
De ce nu a înlocuit valvele clasice
Valva Tesla are și limitări. În primul rând, nu blochează complet curgerea inversă. Ea doar o face mult mai dificilă. În al doilea rând, ocupă mai mult spațiu decât o supapă mecanică obișnuită. De asemenea, la debite mici avantajul poate fi modest. Unele experimente au măsurat rapoarte de rezistență de numai 2-4 între cele două sensuri de curgere, deși în anumite condiții valorile pot deveni mult mai mari.
Din acest motiv, pentru instalațiile industriale obișnuite, valvele mecanice rămân de regulă soluția preferată.
O invenție tipică pentru Tesla
Valva Tesla ilustrează perfect modul de gândire al inventatorului. În loc să adauge componente, el elimina componentele. În loc să rezolve problema prin mecanisme, o rezolva prin geometrie și prin legile fundamentale ale fizicii.
Rezultatul, valva Tesla, a fost o supapă care poate funcționa ani întregi fără uzură mecanică, deoarece nu are practic nimic care să se miște.
La peste un secol de la brevetare, invenția continuă să genereze cercetări și aplicații noi. Este unul dintre acele exemple de idei considerate mult timp o curiozitate inginerească și care ajunge să devină relevantă tocmai datorită tehnologiilor care au apărut multe decenii mai târziu.
